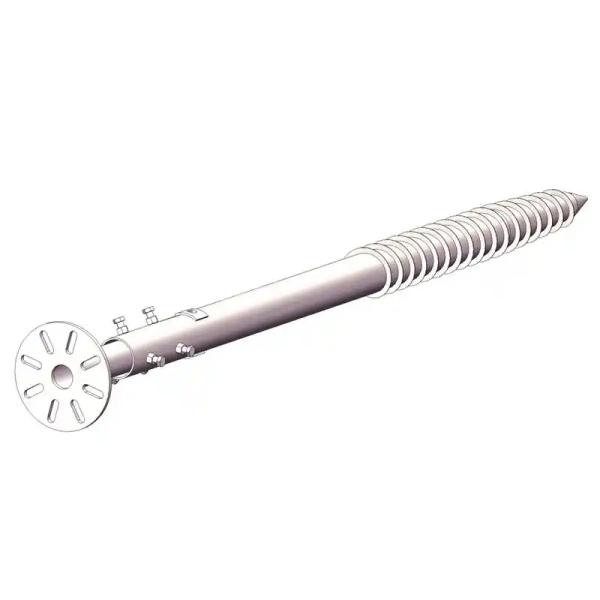

Tornillo de tierra ajustable solar

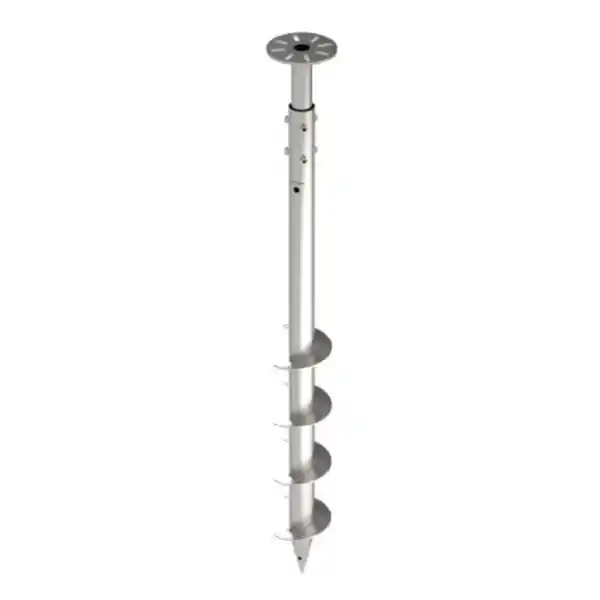

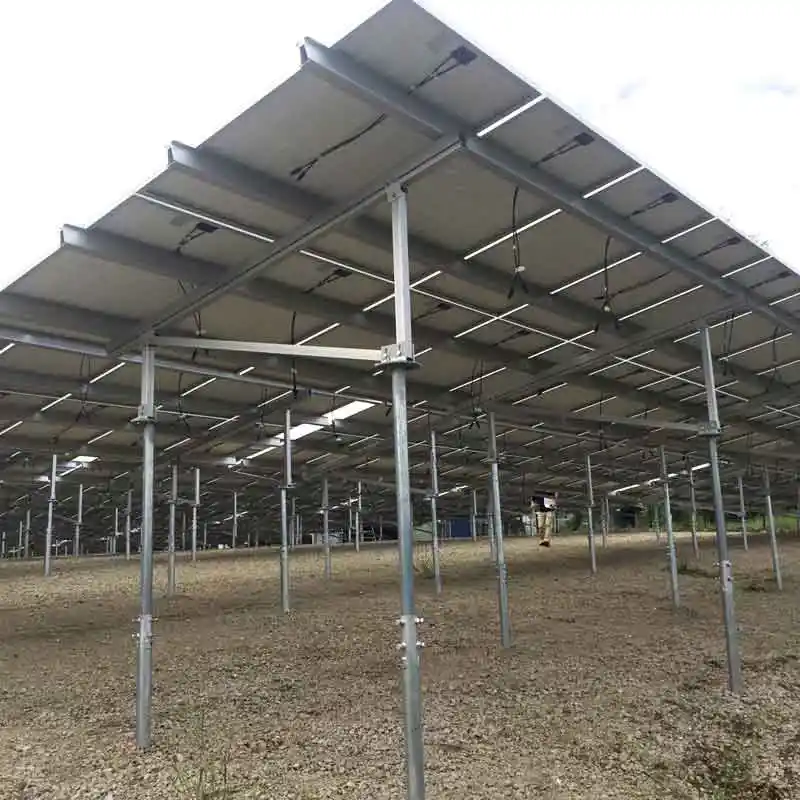

El tornillo de tierra ajustable solar, también conocido como tornillo de tierra helicoidal con brida ajustable, es un nuevo tipo de base de pilotes irregulares, diseñado por Egret Solar. Consta de tres partes principales: cuerpo de tubo, paletas helicoidales y bridas ajustables de conexión, respectivamente. Mientras que las paletas helicoidales están soldadas y enrolladas alrededor de su superficie. También se puede utilizar para ajustar errores de instalación. El diseño de las palas helicoidales les permite formar un entrelazado estrecho con el suelo circundante, después de atornillarse al suelo. Utilizando la fricción lateral entre el pilote de tornillo de tierra ajustable y el suelo, así como la fuerza de entrelazado entre las palas y el suelo, resisten las fuerzas de extracción y soportan cargas verticales y horizontales, asegurando así la estabilidad a largo plazo de los cimientos. Se utilizan ampliamente en cimientos de estaciones de energía solar.valla de granja solarcimientos de pilotes, invernaderos agrícolas y cimientos de instalaciones temporales.

Proceso de producción

La principal materia prima del anclaje de tornillo de tierra con tornillos de fijación es la tubería soldada Q235.

Tiene pasos principales de los siguientes.

1.El tubo soldado Q235 se introduce en el equipo de corte, de acuerdo con la longitud requerida por los clientes.

2.Deformación al afilar la cola y formar tuberías.

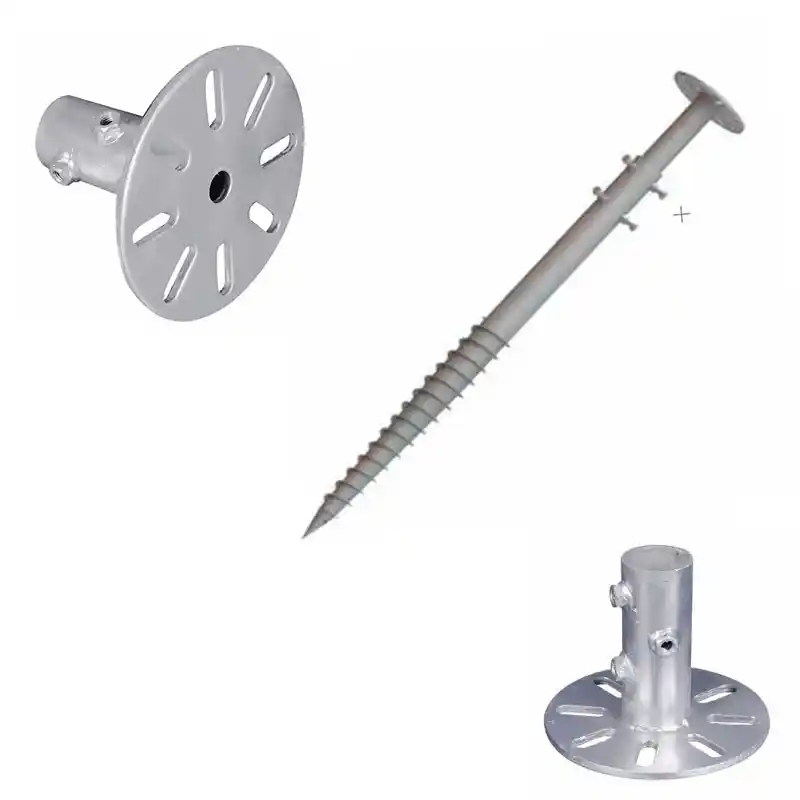

3.Soldadura en cuchillas y brida. La función principal de la brida es conectar elsistema solar de montaje en tierra .

4. Galvanizado en caliente para protección contra la corrosión. El tiempo de galvanizado en caliente y el espesor del recubrimiento de zinc decidirán su vida útil.

Cómo empacar

Para proteger el poste de tornillo de tierra de montaje solar ajustable durante el almacenamiento y el transporte, adopta una solución de embalaje protector multicapa de grado industrial. Eso los empaqueta en una plataforma de hierro y luego se envuelve herméticamente con una película termocontraíble. El embalaje de la plataforma de hierro admite la carga y descarga de montacargas. Facilita la gestión del almacén y el manejo en el sitio.

Cómo instalar

Antes de instalar la base de tornillo de tierra ajustable de montaje solar, es necesario realizar algunos preparativos previos a la instalación. En primer lugar, obtenga el informe geológico y decida si utilizar brocas especiales o un tratamiento previo. Por ejemplo, es posible que sea necesario realizar una perforación previa en áreas de suelo duro. En segundo lugar, elija el tornillo de tierra adecuado, de acuerdo con elsistema de montaje solarCarga de nieve y viento. En tercer lugar, seleccione un martinete hidráulico adecuado, según la longitud del pilote y las condiciones geológicas. .

Después de realizar los preparativos previos a la instalación anteriores, puede seguir los pasos a continuación para realizar la instalación.

Paso 1. De acuerdo con el plan general de construcción, realice estudios y diseño utilizando instrumentos.

Paso 2. Determine la ubicación de cada pilote que se va a hincar y márquelo con objetos fácilmente visibles, como pequeñas banderas y listones de madera.

Paso 3. Instale el tornillo de tierra con un martinete.

Ventajas

1.Altamente adaptable a diversos terrenos.

Diseñado para terrenos irregulares, no requiere nivelación del sitio ni excavación. El tornillo de conexión a tierra se puede instalar directamente en el terreno original. Son especialmente adecuados para condiciones geológicas complejas como montañas, colinas, desiertos de Gobi, suelos pedregosos, desiertos, praderas y permafrost.

2.Instalación rápida

Los tornillos de tierra solares ajustables se instalan mediante equipos de pilotaje especializados. La instalación demora entre 0,5 y 3 minutos. Posee capacidad de carga inmediata, no necesita tiempo de curado del concreto. En comparación con las cimentaciones de concreto tradicionales, el ciclo general de construcción se acorta en más del 70% y ahorra costos de mano de obra.

3.Alta rentabilidad

No es necesario excavar, verter cemento ni soportar encofrados. Ahorra costos de material y mano de obra aproximadamente entre un 20% y un 30%.

4.Verde y respetuoso con el medio ambiente

No requiere recursos hídricos y no generará residuos de construcción.
