Abrazaderas finales

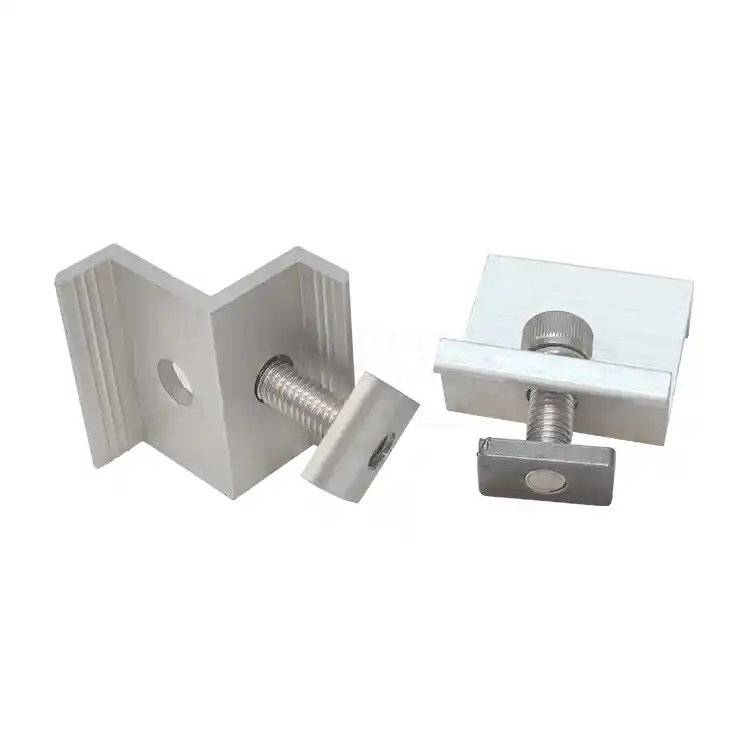

ElFin Clámparas deGarceta Solar, al igual que el bloque de presión intermedio, debe ser compatible con el grosor del marco del componente (generalmente 30-40 mm). Puede serPersonalizadode acuerdo con diferentes soluciones de ingeniería, y está hecho de un material de aleación de aluminio anodizado para evitar la corrosión con el marco del componente y desempeñar un papel aislante al mismo tiempo.

Características clave

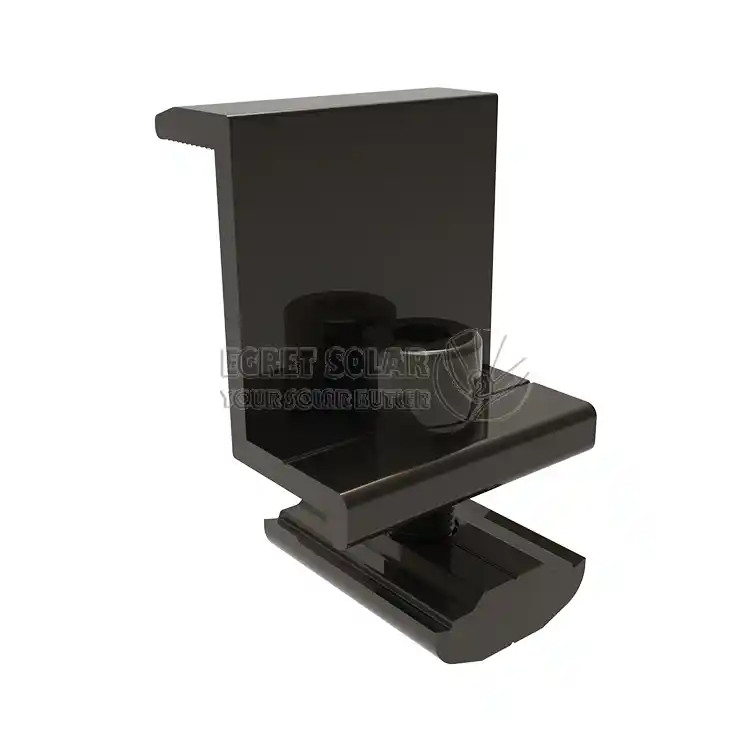

abrazadera final solarFija el marco del componente más externo de cada fila al final del riel para evitar que se resbale. Al mismo tiempo, presionar los bordes de los componentes ayuda a reducir la invasión del viento, la lluvia y el polvo de los lados. Está ubicado en el borde de la matriz y soporta directamente la fuerza de elevación del viento (fuerza de tracción hacia arriba) y la fuerza de succión del viento más fuertes. Es un punto clave de soporte de fuerza en el diseño resistente al viento y debe tener suficiente resistencia mecánica.

La diferencia entre abrazadera solar.

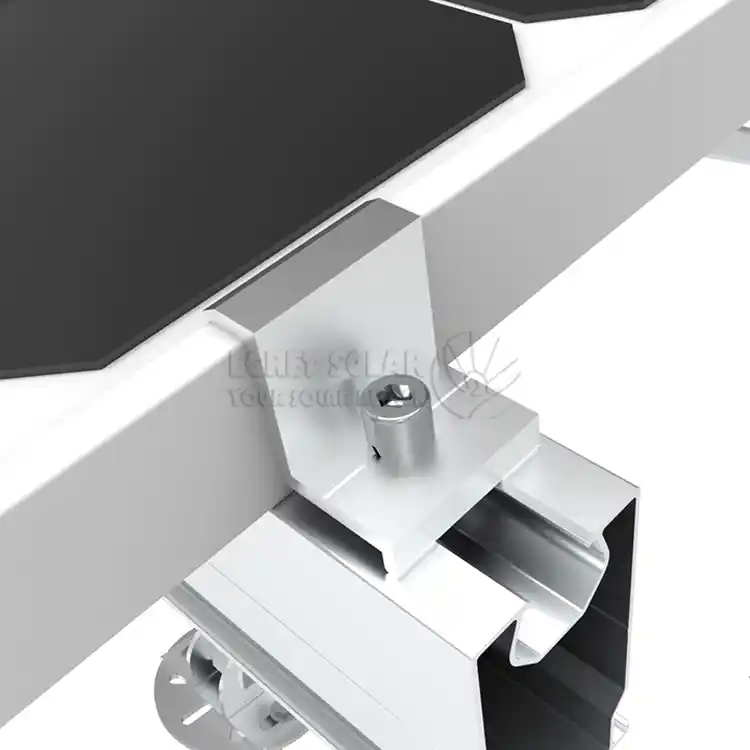

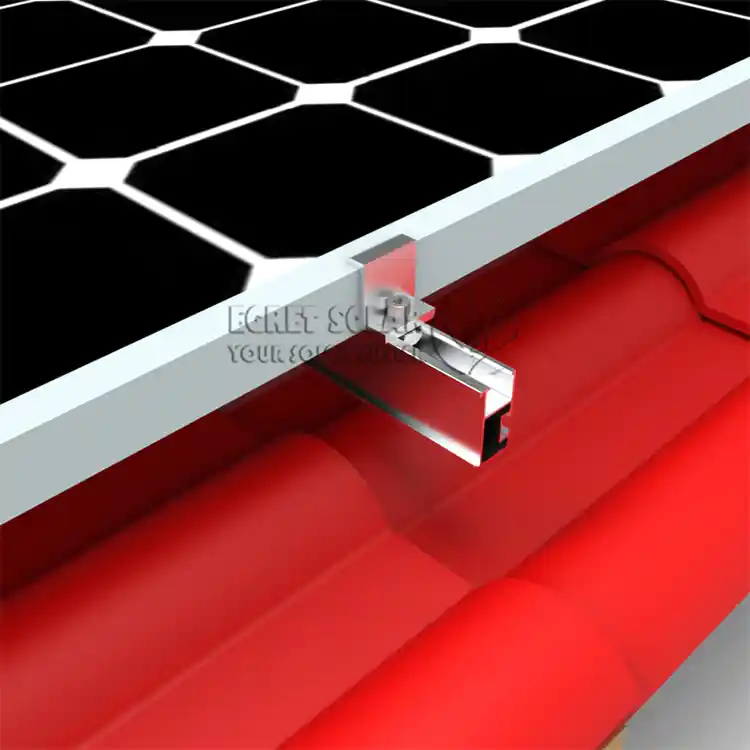

La posición de instalación delabrazadera final para paneles solaresestá al principio y al final de la matriz, y solo se fija el marco exterior de un módulo. Su fuerza central soporta principalmente la carga de viento del borde más fuerte desde un lado del módulo y, al mismo tiempo, desempeña el papel de fijación del terminal, resistiendo la presión extrema del viento y sellando el borde. La apariencia suele estar diseñada con un extremo cerrado o con una cubierta final.

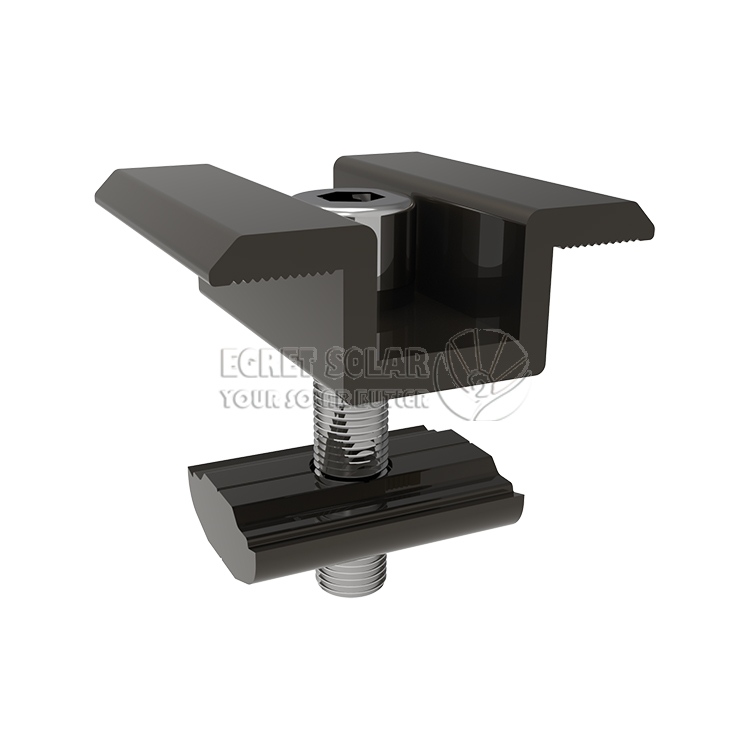

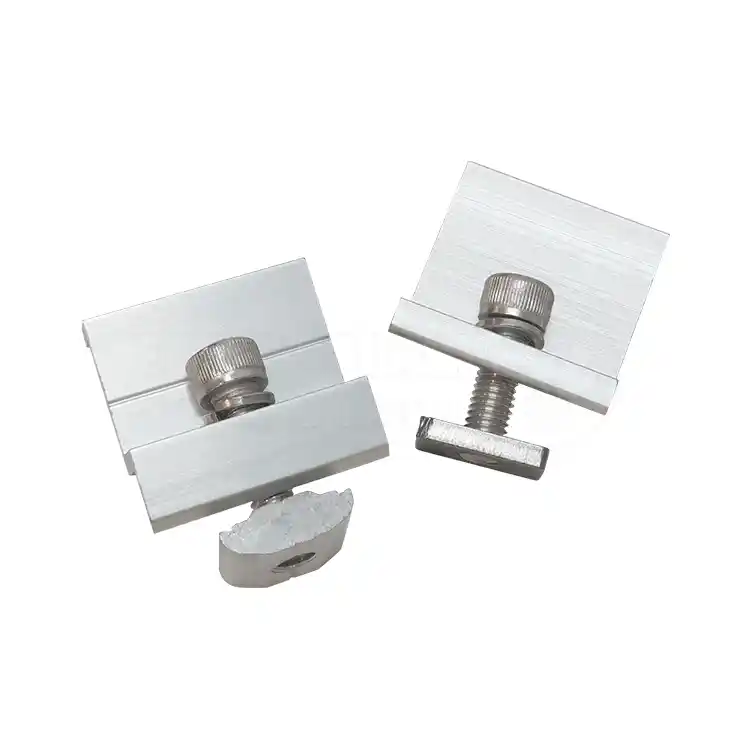

La abrazadera intermedia se instala en el medio del conjunto y sujeta los marcos internos de dos componentes adyacentes simultáneamente, soportando la fuerza transmitida por los dos componentes adyacentes. Resiste principalmente la fuerza de elevación del viento ascendente. Ambos extremos de la abrazadera intermedia están abiertos y se utilizan para sujetar el panel.

Principios de diseño

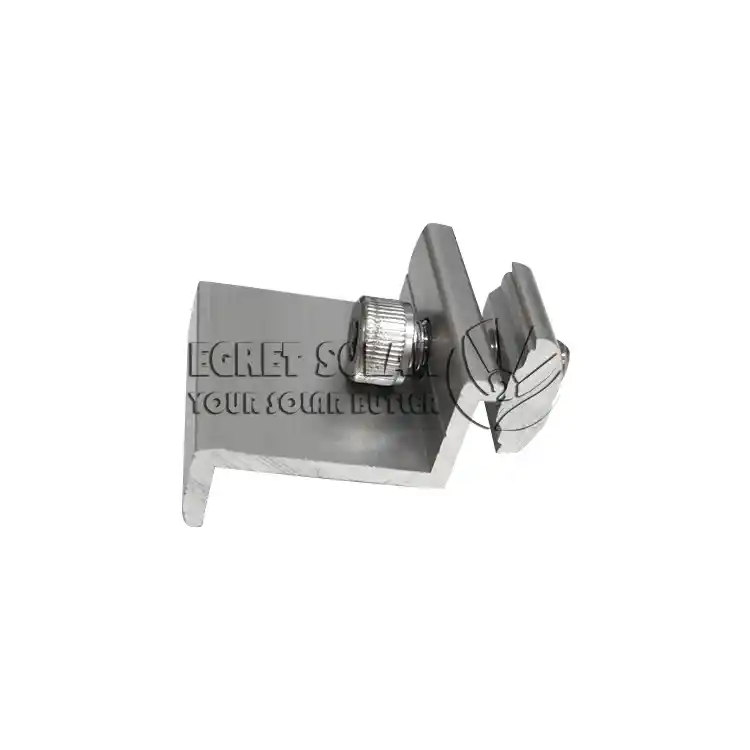

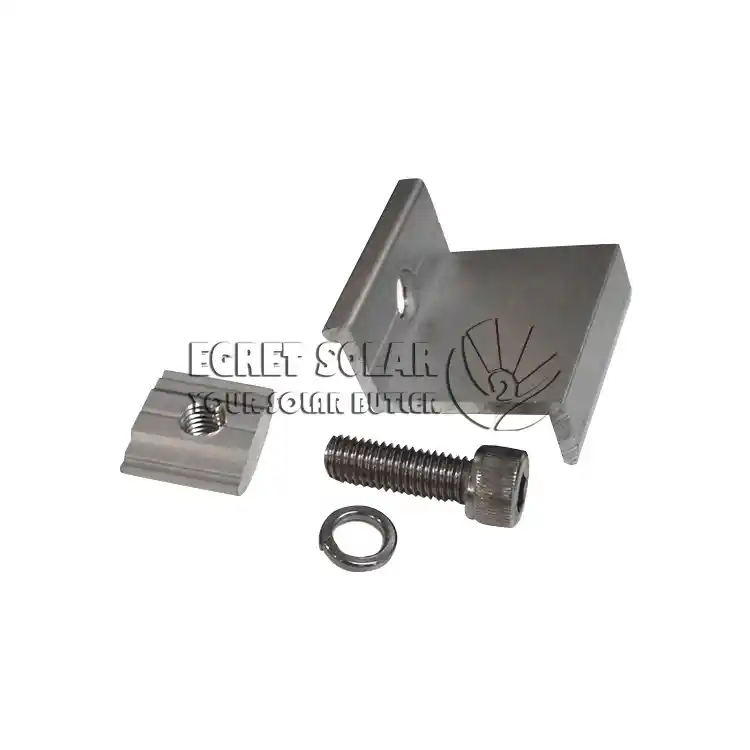

El diseño del producto resuelve los problemas clave que a menudo se encuentran en la ingeniería práctica. El bloque de presión final tradicional es propenso a girar y desplazarse cuando se aprieta, elGarceta Solardiseños de laabrazaderas finales para montaje de paneles solaresLa superficie de soporte de tres ángulos diseñada, desarrollada y producida convierte la fuerza de rotación generada al sujetar en una fuerza de bloqueo vertical hacia abajo a través de una superficie de contacto única, resolviendo fundamentalmente este problema y haciendo la instalación más firme. El diseño de perno en T con dientes antideslizantes Los pernos se pueden sujetar en las ranuras del riel guía para su fijación, lo que hace posible la operación con una sola mano y mejora en gran medida la conveniencia de la instalación.

La gente también pregunta

P: ¿Por qué debe provenir de la misma marca o serie compatible que los rieles guía y los componentes? ¿Se pueden usar aleatoriamente?

R: No se recomienda mezclarlos. Debido a desajustes mecánicos, el ancho de la ranura y la tolerancia de forma de los perfiles (rieles guía) de diferentes marcas son diferentes. Elabrazaderas finales del panel solar

o el perno en T puede no estar insertado o bloqueado correctamente, lo que resultará en una instalación inestable.

P: Durante la instalación, los pernos siguen girando y no se pueden apretar. ¿Qué tengo que hacer?

R: Puede deberse a una secuencia de instalación o herramientas inadecuadas. Primero, asegúrese de que la cabeza del perno esté correctamente insertada en la ranura del riel guía. En segundo lugar, se debe utilizar una llave dinamométrica y el apriete debe realizarse de acuerdo con el valor de par especificado en el manual del producto (normalmente dentro del rango de 16 a 20 Newton-metros). Primero, apriételo inicialmente con la mano y luego, finalmente, apriételo con una llave dinamométrica.

P: ¿Cuáles son los requisitos especiales para la selección de materiales para productos en regiones frías y nevadas?

R: Se recomienda utilizar aleación de aluminio como material principal. La superficie está tratada con oxidación anodizada para proporcionar una buena capa protectora y prevenir la corrosión.
