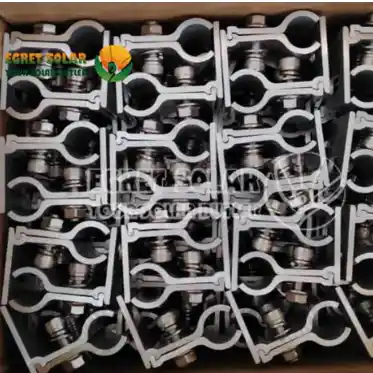

Abrazadera solar para techo con costura vertical

Nuestra abrazadera solar para techo con junta alzada funciona muy bien con EgretSistema de montaje de techo de metal solar.. Esta abrazadera está hecha para sujetar paneles solares firmemente en techos metálicos con una costura alzada. No es necesario que atraviese la superficie del tejado. Ofrecen una solución simple y a prueba de fugas al tiempo que mantienen la integridad del techo. Comuníquese con nosotros si necesita muestras gratuitas para realizar la prueba primero.

Presupuesto

Marca: garza solar

Materiales: AL6005-T5

Longitud: 50 mm

Color: Natural

Embalaje: Caja

Carga de viento: 0,49 kn/㎡

Carga de nieve: 1,6 kn/㎡

Origen del producto: China

Puerto de envío: Xiamen

Ciclo de entrega: 10-15 días

Productos destacados

1) La abrazadera para techo con junta vertical solar para techos de metal presenta una conexión verdaderamente no penetrante, lo que permite la sujeción directa a los paneles verticales del techo, lo que elimina las goteras en el techo y los problemas de garantía asociados con las soluciones de perforación.

2) Incorpora protección integrada contra la corrosión; Se utiliza caucho EPDM entre la abrazadera del techo y el techo para evitar la corrosión entre la abrazadera del techo de aluminio y el panel de acero del techo.

3) Esta abrazadera de techo utiliza dos juegos de pernos y tuercas Allen de acero inoxidable para garantizar una fuerza de sujeción confiable y resistente a las vibraciones en la junta.

4) Además de vender la abrazadera de techo por separado, también la vendemos como un sistema completo de montaje de techo solar, que incluyepies solares L, rieles y abrazaderas para paneles solares.

5) A través de un diseño optimizado, la abrazadera para techo con junta alzada del soporte solar se fabrica usando AL6005-T5, presentando una forma compacta, una longitud de corte estándar de 50 mm y una amplia compatibilidad. (Hay otros tamaños disponibles o aceptamos pedidos personalizados).

Aplicaciones

Las abrazaderas para techos con junta alzada de aluminio solar se utilizan principalmente en sistemas de instalación de techos metálicos. Ofrece opciones de instalación flexibles y se fija de forma segura a la junta vertical del techo de metal sin perforaciones ni perforaciones, lo que garantiza la impermeabilización y la integridad estructural del techo. A continuación se muestran dos métodos de instalación flexibles:

Opción 1: Como se muestra en el diagrama, esta abrazadera de techo se puede usar con rieles, patas en L, abrazaderas intermedias yabrazaderas finalespara formar un sistema completo de montaje en techo de metal.

Opción 2: Gracias a la estructura de orificios alargados horizontales en su diseño superior, esta abrazadera también se puede usar con otros rieles que requieren montaje inferior, como rieles de 40*40 mm. Al combinar la abrazadera intermedia rápida, la abrazadera final rápida y los conectores de riel, se puede ensamblar un sistema completo de montaje en techo solar.

Instrucciones de instalación

En comparación con otras abrazaderas que atraviesan el techo, esta abrazadera es fácil y rápida de instalar. Tampoco daña el techo. Esto hace que la instalación solar sea más segura.

1) Coloque la abrazadera de techo solar no penetrante en la junta alzada.

2) Apretar los tornillos o pernos. Continúe apretando hasta que la abrazadera quede bien fijada en la junta.

3) Fije el riel a la abrazadera del techo. Utilice pernos y tuercas. También puedes agregar pies en L. Esto hace que el panel solar quede más alto por encima del techo.

4) Coloque el panel solar en el riel. Asegúrelo con una abrazadera para panel. Luego podrá completar toda la instalación de la abrazadera solar para el sistema de montaje en techo metálico.

Consultas relacionadas

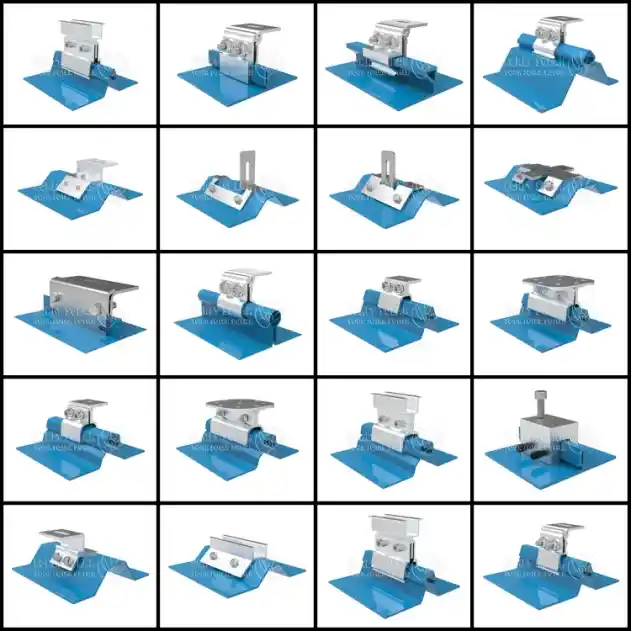

Egret Solar también dispone de abrazaderas para muchos tipos de tejados. Podrás encontrar uno que se ajuste a tus necesidades. Si no está seguro de qué abrazadera funciona para su techo, envíenos esta información. Nuestros ingenieros pueden sugerirle el más adecuado:

1) Datos de la sección transversal del techo

2) Carga de viento y nieve en su ubicación

3) Número de paneles solares que desea instalar (podemos ayudarlo a determinar cuántos necesita)

Estaremos encantados de brindarle cualquier ayuda, así que no dude en contactarnos en cualquier momento si lo necesita.
