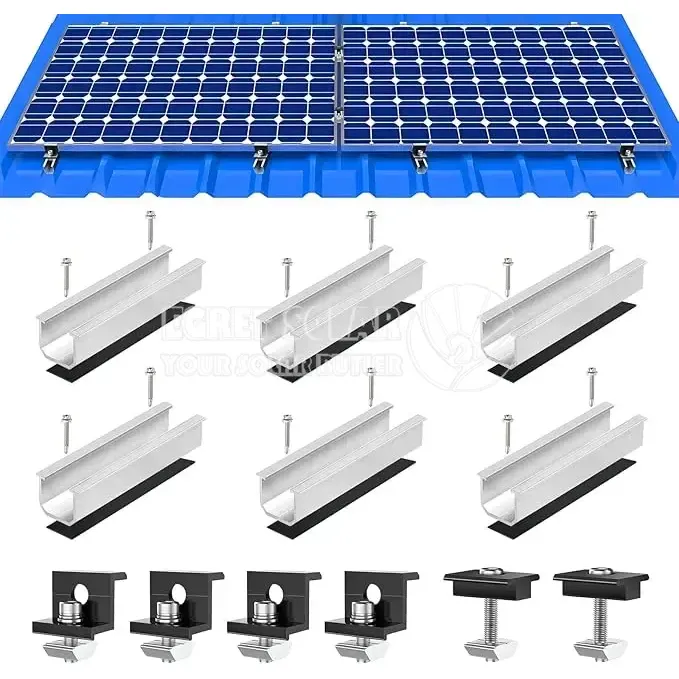

Kit de montaje fotovoltaico para techo trapezoidal

El kit de montaje solar fotovoltaico Xiamen Egret para techo trapezoidal está hecho de material de aleación de aluminio de alta calidad con superficie anodizada, que es resistente al óxido y a la corrosión. Proporciona una fijación fiable para sus paneles solares y garantiza una larga vida útil, incluso en condiciones climáticas extremas. Gracias al diseño cuidadoso y las instrucciones claras, la instalación de nuestros rieles es rápida y sencilla. Al utilizar nuestro soporte solar de lámina trapezoidal completo, no solo ahorrará tiempo en la adquisición de accesorios, sino también dinero, ya que no tendrá que comprar piezas adicionales.

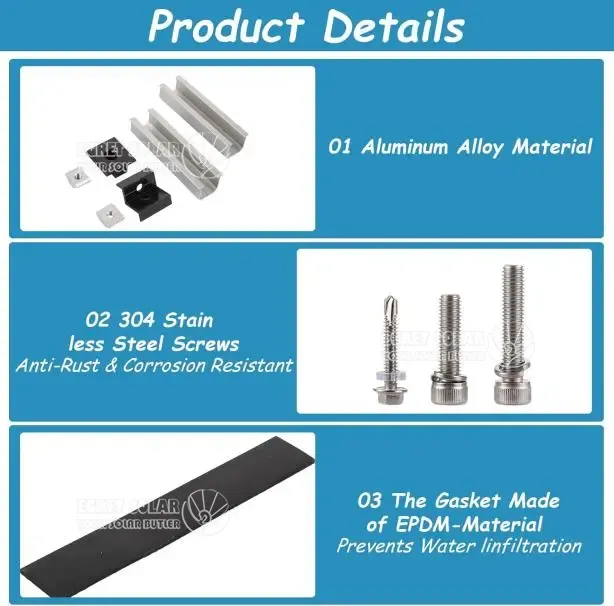

Detalles:

Material de aleación de aluminio de alta calidad: el soporte de techo de metal solar está hecho de aleación de aluminio (AL6005-T5), que es fuerte y duradero, resistente a la corrosión y adecuado para todas las condiciones climáticas.

Montaje para módulos solares sobre tejado de chapa, apto para paneles solares.

Color del producto: negro + plata

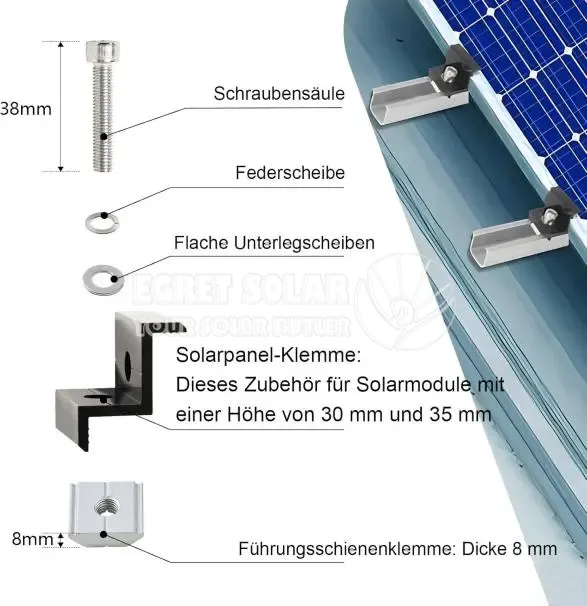

Abrazadera media: 30 mm, 35 mm (apto para paneles solares).

Abrazaderas finales: 30 mm, 35 mm (apto para paneles solares).

Ventaja:

Kit de montaje fotovoltaico para techo trapezoidal fabricado en aleación de aluminio de alta calidad (AL6005-T5), superficie anodizada para bordes lisos, estable y resistente a la corrosión de los rayos UV, el calor, el frío y la humedad.

Las abrazaderas de montaje solar para techo de hojalata para módulos solares se utilizan para fijar los módulos a los rieles y crear una conexión sólida entre los módulos. Adecuado para una altura de módulo de 30-35 mm, puede ajustar la configuración según sus necesidades para garantizar la estabilidad y el rendimiento.

soporte solar, construcción modular para una instalación fácil y conveniente, sin necesidad de accesorios complicados, montaje en pared del soporte del módulo fotovoltaico, solo se necesitan tornillos y tuercas para fijar y conectar de forma segura los paneles solares a los rieles.

El soporte solar para techo trapezoidal está equipado con una abrazadera ajustable mejorada, adecuada para paneles solares con un espesor de 30 a 35 mm. Puedes fijar el panel solar ajustando la abrazadera para lograr el mejor efecto de instalación.

El soporte fotovoltaico es adecuado para una variedad de aplicaciones, incluidas caravanas, casas, barcos y balcones. Se puede instalar sobre diferentes tipos de tejado como tejas, asfalto o cubiertas planas. Con este soporte, puede montar sus paneles solares en cualquier lugar donde desee utilizar energía solar.

Preguntas frecuentes

1. ¿Qué tipos de soportes fotovoltaicos son adecuados para tejados de chapa?

Abrazaderas no penetrantes:

Ideal para techos con juntas alzadas o de hojalata corrugada. Estos se sujetan a costuras/nervaduras elevadas sin taladrar, preservando la impermeabilización.

Monturas penetrantes:

Para tejados sin costuras elevadas. Utilice tornillos autoperforantes con arandelas de EPDM y selladores impermeables (por ejemplo, cinta de butilo) en los puntos de penetración.

Sistemas sin rieles:

Fije directamente los paneles a los soportes, reduciendo los costos de material. Adecuado para zonas con poco viento (<45 m/s).

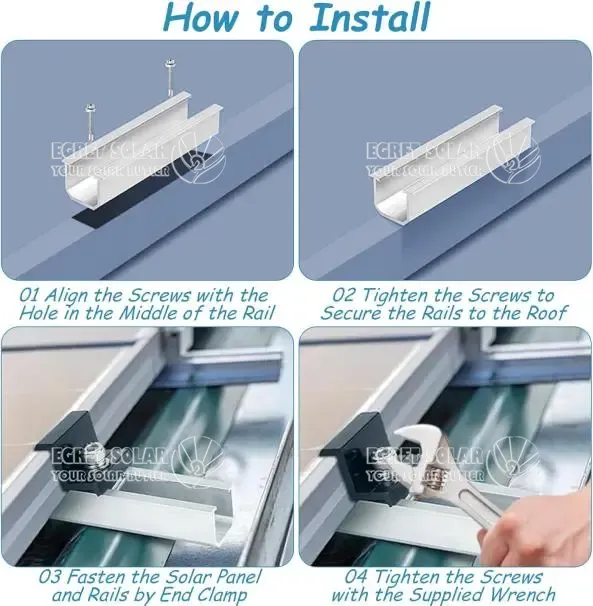

2. ¿Cómo se instalan los soportes en techos de chapa ondulada?

Pasos clave:

Evaluación del techo: Verifique la capacidad estructural (carga de nieve ≥1,4 kN/m², resistencia al viento ≥216 km/h) y verifique si hay corrosión o daños.

Alineación de abrazadera/riel:

Alinee los rieles paralelos a las corrugaciones.

Distancia entre abrazaderas: 600–900 mm para paneles estándar; reducir a 500 mm en zonas de fuertes vientos.

Sellado: Aplique sellador debajo de las bases de las abrazaderas y alrededor de los tornillos para evitar la entrada de agua.

Control de torsión: apriete los pernos a un máximo de 25 pies-libra; apretar demasiado deforma las láminas de hojalata.

3. ¿Qué material garantiza la longevidad?

Aleación de aluminio (6065-T5): ligera, resistente a la corrosión; anodizado para protección UV.

Acero inoxidable (SUS304): Esencial para zonas costeras/de alta salinidad. Evite mezclar con acero galvanizado para evitar la corrosión electrolítica.

Tratamiento de superficie: El anodizado o el recubrimiento en polvo extienden la vida útil a más de 25 años.

4. ¿Qué cargas de viento/nieve pueden soportar estos soportes?

Resistencia al viento: El kit de montaje fotovoltaico para techo trapezoidal puede alcanzar hasta 216 km/h (60 m/s) cuando el espacio entre vías es ≤1,2 m.

Carga de nieve: certificada para 1,4–1,6 kN/m² (30–40 psf). Para nieve más intensa, reduzca el espacio entre rieles o agregue soportes a mitad del tramo.

Estándares de ingeniería: Cumple con AS/NZS 1170, DIN 1055 y pruebas en túnel de viento TÜV.

5. ¿Cómo afecta el ángulo del techo a la elección del soporte?

Techos de pendiente baja (0°–10°): use soportes de inclinación (kits de 5°–10°) para optimizar el ángulo del panel.

Techos empinados (hasta 60°): los soportes triangulares ajustables permiten una inclinación de 10° a 60°.

Consideraciones sobre el viento: las inclinaciones más altas aumentan la elevación del viento; refuércelas con abrazaderas adicionales.

6. ¿Qué mantenimiento se requiere?

Inspecciones anuales: Una vez completada la instalación del soporte de panel solar para 2 paneles solares, es necesario comprobar el apriete de los pernos cada año. Si hay alguna holgura, se debe reforzar y apretar a tiempo.

Limpieza: Retire los residuos de los canales de las abrazaderas para evitar que se acumule agua.

Reparación del revestimiento: retoque la pintura/anodizado rayado dentro de las 48 horas para evitar la oxidación.

7. ¿Certificaciones y Garantía?

Certificados obligatorios: TÜV, CE, SGS e ISO 9001 garantizan el cumplimiento estructural.

Garantía: 125 años en hardware; Garantías de rendimiento de 25 años disponibles.
