¿Cómo instalar el sistema de montaje solar de lastre de este a oeste?

[Preparación antes de la instalación]

Aquí hay una lista de elementos que debe preparar antes de la instalación:

Herramientas:

Destornillador: Se utiliza para apretar firmemente los tornillos.

Cinta métrica: Se utiliza para asegurar que el soporte esté en la posición correcta.

Nivel: Se utiliza para confirmar que el soporte está instalado horizontalmente.

Nuestro sistema de balastro solar incluye los siguientes accesorios:

Soporte de trípode premontado, empalme de riel y riel,Abrazadera mediaY abrazadera final, abrazadera de riel, clip de conexión a tierra yTerminal de conexión a tierra、 Bandeja de lastre 、 Pernos hexagonales M8 * 60 y tuerca con brida M8. Cabe señalar que usted mismo debe proporcionar los bloques de cemento.

Soporte para trípode premontado

Empalme de rieles y rieles

Abrazadera media y abrazadera final

Abrazadera de riel

Clip de conexión a tierra y terminal de conexión a tierra

Bandeja de lastre

[Paso 1]

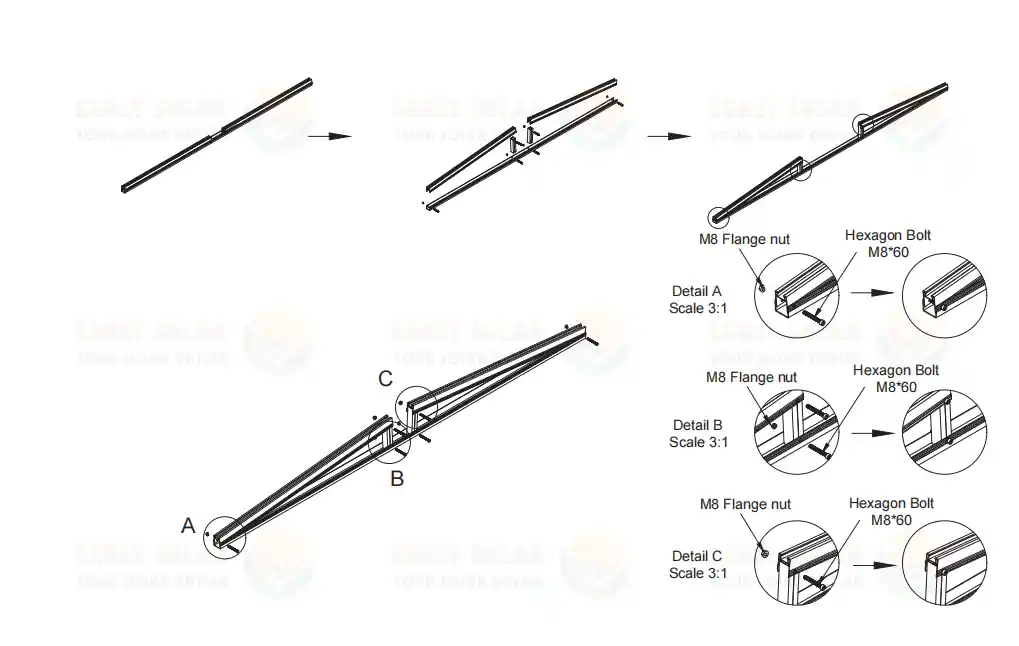

Despliegue el soporte preensamblado e instale pernos hexagonales M8*60 y tuercas con brida M8 en los puntos A, B y C marcados en el diagrama a continuación para asegurar el soporte del trípode.

[Paso 2]

Según los dibujos, los soportes de trípode premontados en el sistema de montaje solar para tejados planos están dispuestos a intervalos de 2500 mm.

[Paso 3]

Coloque la bandeja de lastre en el soporte del trípode preensamblado a su vez, y el espacio entre las dos bandejas de lastre es de aproximadamente 1275 mm, como se muestra en la figura.

[Paso 4]

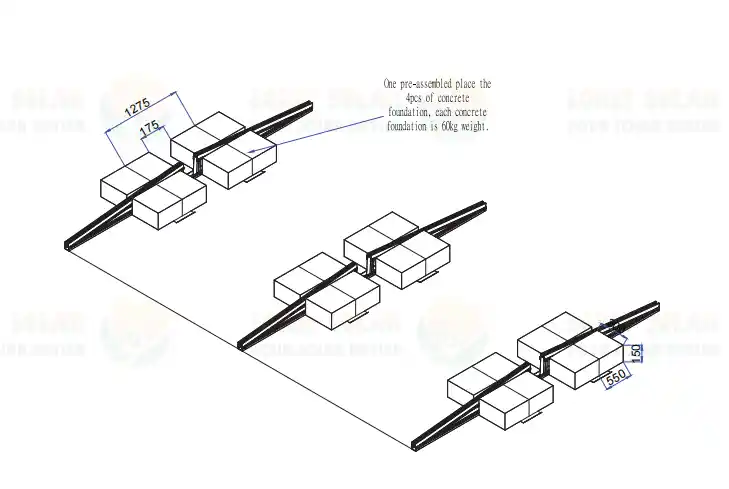

Coloque el bloque de hormigón sobre la bandeja de lastre. Cabe señalar que un soporte de trípode premontado debe estar sostenido por cuatro bloques de hormigón y cada bloque de hormigón debe pesar al menos 60 kg. Las dimensiones y la ubicación de los bloques de cemento en el sistema de montaje solar de lastre para techo plano de concreto se muestran en la siguiente figura.

[Paso 5]

La siguiente es una vista superior del soporte del trípode, la bandeja de lastre y el bloque de concreto preensamblados después de completar los pasos de instalación anteriores.

[Paso 6]

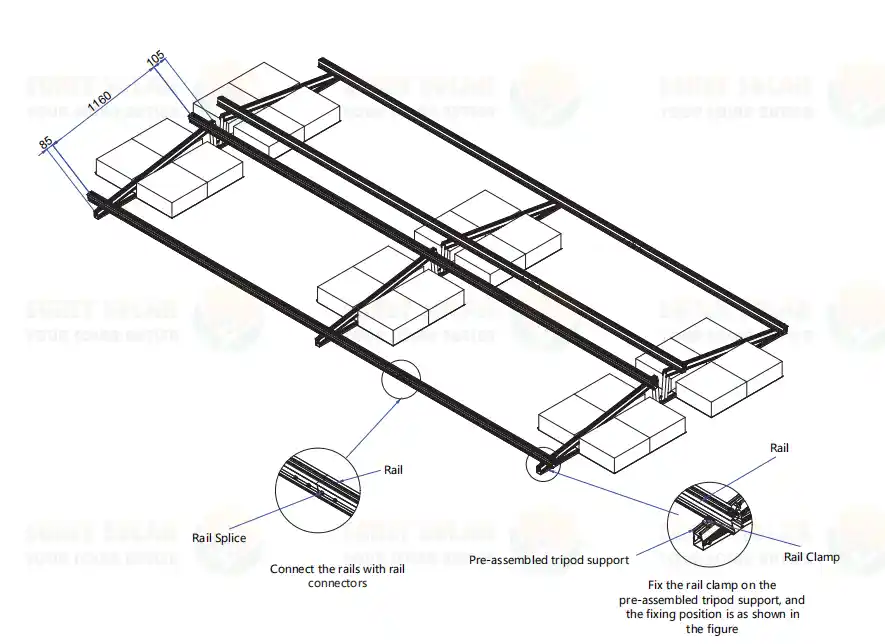

Conecte los rieles usando el empalme de rieles y fije las abrazaderas de rieles al soporte de trípode preensamblado, como se muestra en la figura.

[Paso 7]

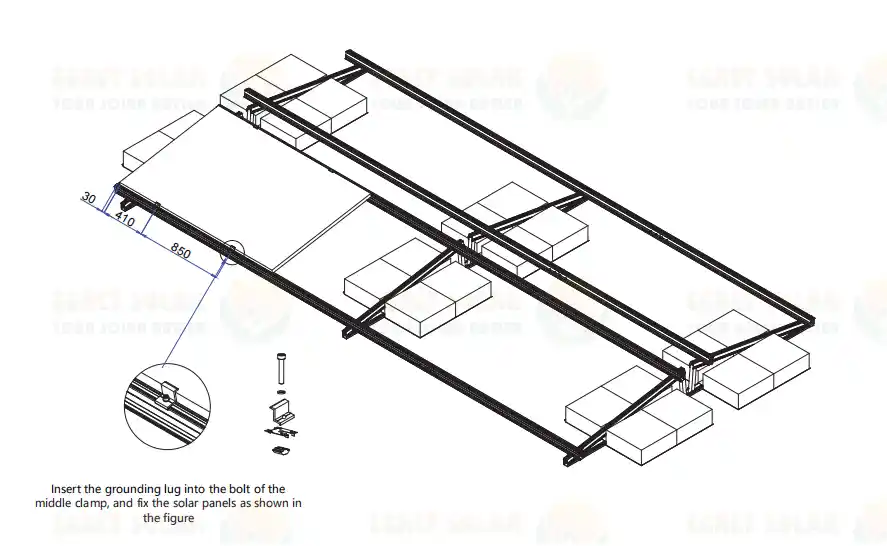

Coloque el panel solar en el riel e inserte el clip de conexión a tierra en el perno de la abrazadera intermedia, como se muestra en la figura.

[Paso 8]

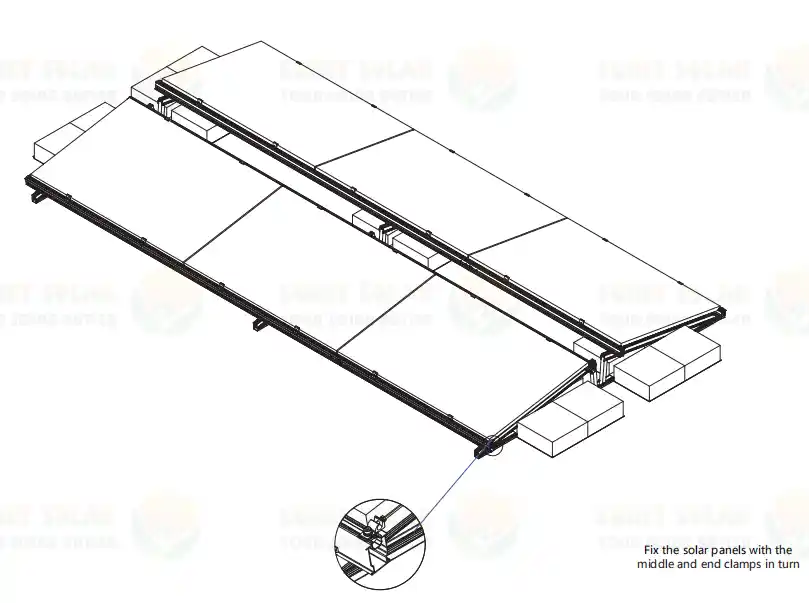

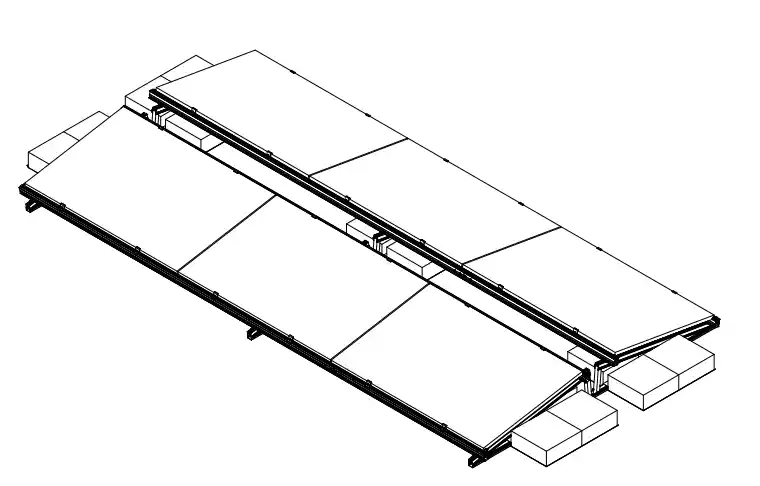

Coloque los paneles solares en secuencia y luego instale la abrazadera intermedia y la abrazadera final para asegurarlos, como se muestra en la figura. Esto completa la instalación de todo el sistema de montaje con balasto solar Este-Oeste.

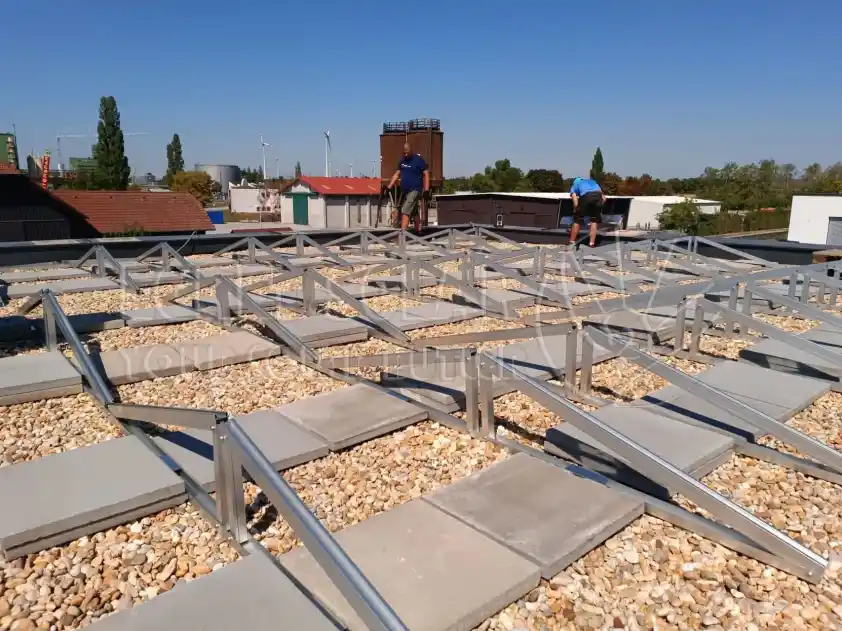

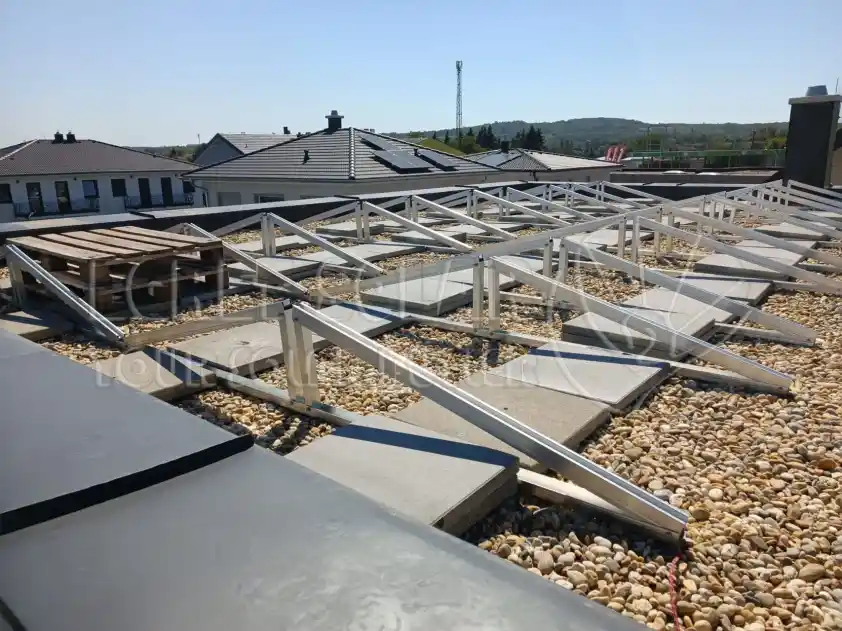

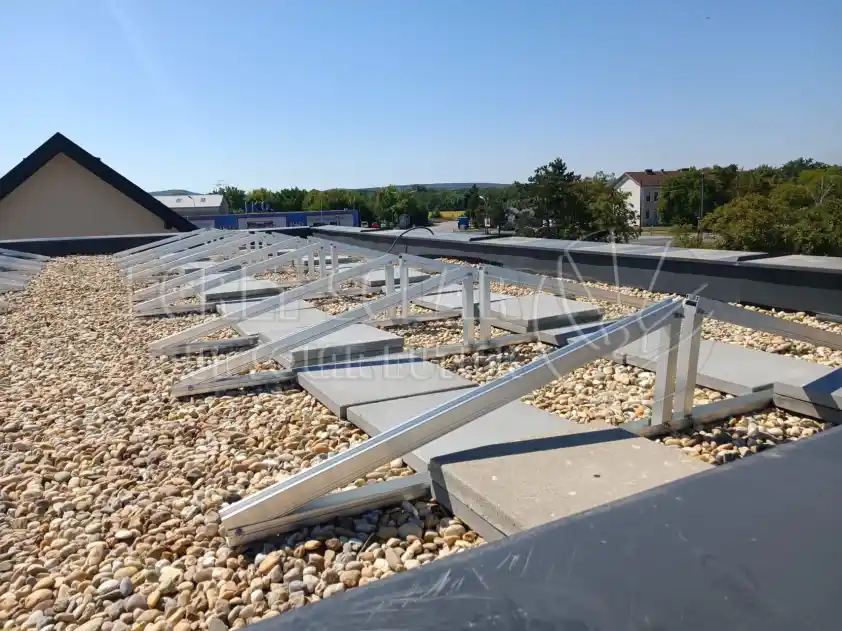

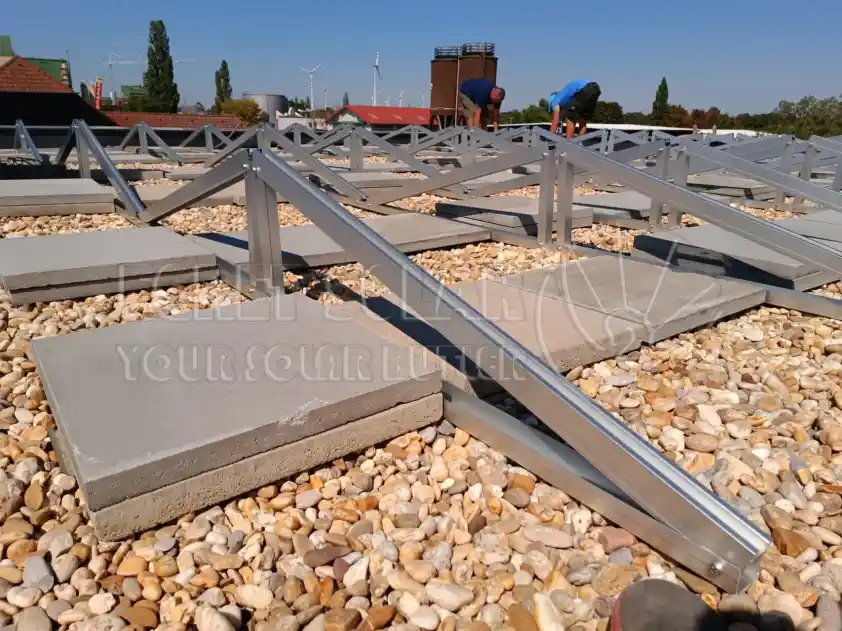

[Ejemplo de instalación]
