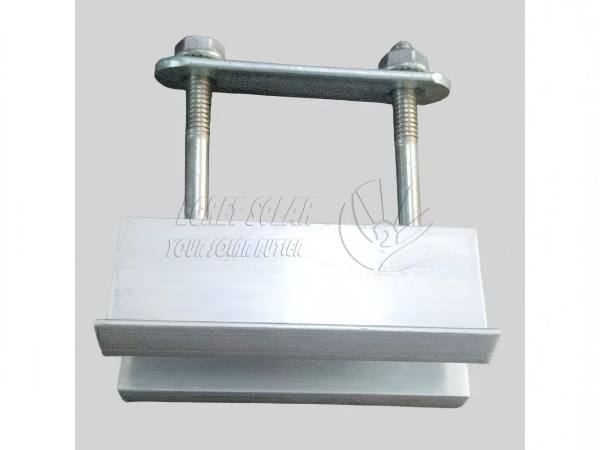

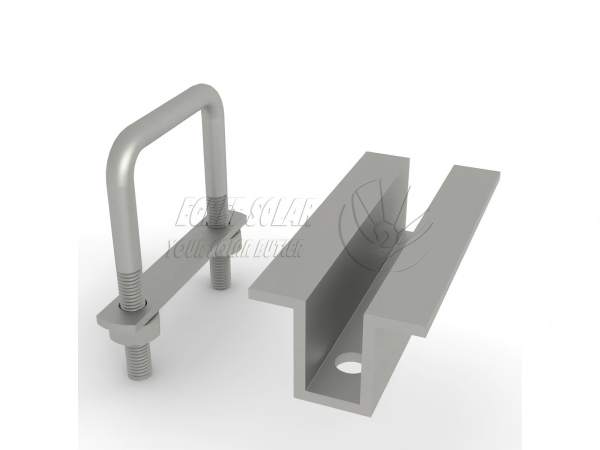

Abrazadera media solar con perno en U doble

La abrazadera central solar con perno en U doble Egret se utiliza para fijar los paneles solares en ambos lados en la posición media entre dos paneles solares fotovoltaicos adyacentes. A diferencia de la abrazadera media solar ordinaria yabrazadera final, el cuerpo de la abrazadera es más largo, 80-100 mm, lo que da como resultado una distribución de fuerza más uniforme y forma una estructura amortiguadora para evitar apretar y rayar el marco de aluminio fotovoltaico.

La longitud estándar del producto cubre 80-100 mm y se aceptan otras longitudes personalizadas. Es compatible con los principales módulos fotovoltaicos de 30/35/40 mm de espesor del mercado; la altura de la forma de U se puede personalizar para que coincida con diferentes especificaciones de vigas principales de acero cuadradas.

PARÁMETROS DEL PRODUCTO

Instrucciones de personalización

Opción de longitud de abrazadera de aluminio: 80 mm a 120 mm

Altura adecuada del marco del panel fotovoltaico: 30 a 40 mm

Ancho de apertura del perno en U (adecuado para vigas principales de tubo rectangular): 40/60/80/100 mm, adecuado para soportes rectangulares de 40 × 60, 50 × 80, 50 × 100, etc.

Diámetro del sujetador PV del perno U: típicamente M8 y M6

Si el riel del soporte es de tubo redondo, puede usar un perno redondeado en forma de U; Si se utiliza acero en forma de U, se puede utilizarAbrazadera intermedia solar con tuerca de plástico. .

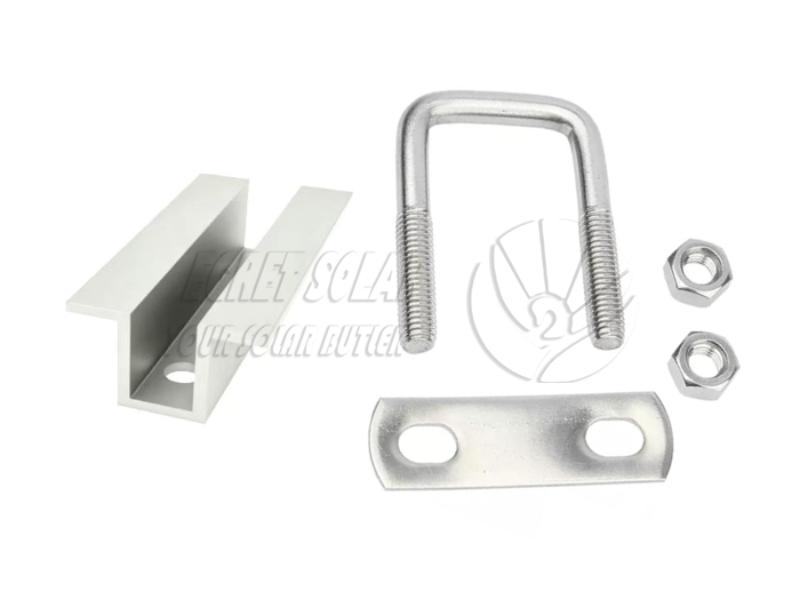

Componentes incluidos

El juego completo de abrazadera fotovoltaica con perno en U se envía como un juego, no se requiere la compra de accesorios por separado. El conjunto completo consta de lo siguiente:

1. Abrazadera media de aluminio * 1

(Perfil extruido de aleación de aluminio Al6005-T5, superficie anodizada

2. Placa larga de aluminio * 1

(Abrazadera de aluminio del mismo material）

3.Perno en U *1:

(Acero Q235 galvanizado en caliente, integralmente doblado, resistente al óxido y a la intemperie）

4. Arandelas planas * 2

(Sujetadores estándar galvanizados en caliente, antiaflojamiento y antideslizantes）

5.Tuercas con brida o tuercas hexagonales externas *2

Características de la abrazadera media solar U

Distribución equilibrada de tensiones, evitando el deslizamiento del panel.

La gran área de unión entre la abrazadera de aluminio y el marco y el riel del panel solar garantiza una distribución uniforme de la tensión en comparación con la abrazadera intermedia común, evitando el desplazamiento del panel bajo fuertes vientos y fluctuaciones de temperatura.

Resistencia a la corrosión exterior a largo plazo

La abrazadera de montaje solar de doble capa resiste los rayos UV, la lluvia y la corrosión ácida/alcalina; Los pernos en U están galvanizados en caliente, lo que garantiza un funcionamiento libre de óxido durante 15 años incluso en zonas costeras con mucha niebla salina y regiones lluviosas del sur, adecuados para diversos entornos exteriores hostiles.

Gran servicio postventa

Nuestros productos utilizan materiales base de acero de alta calidad y tienen una capa galvanizada de 65 µm, lo que brinda una vida útil de 25 años y una garantía de 12 años.

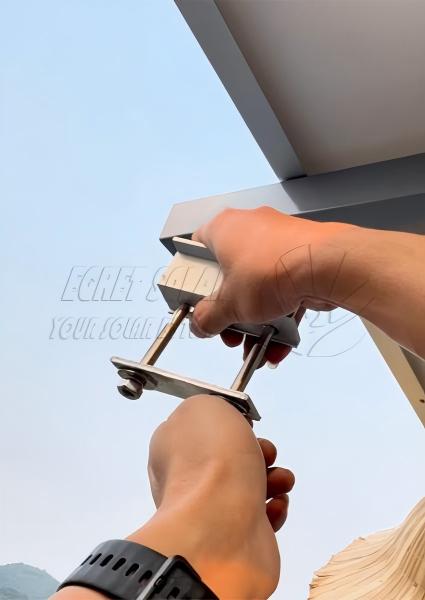

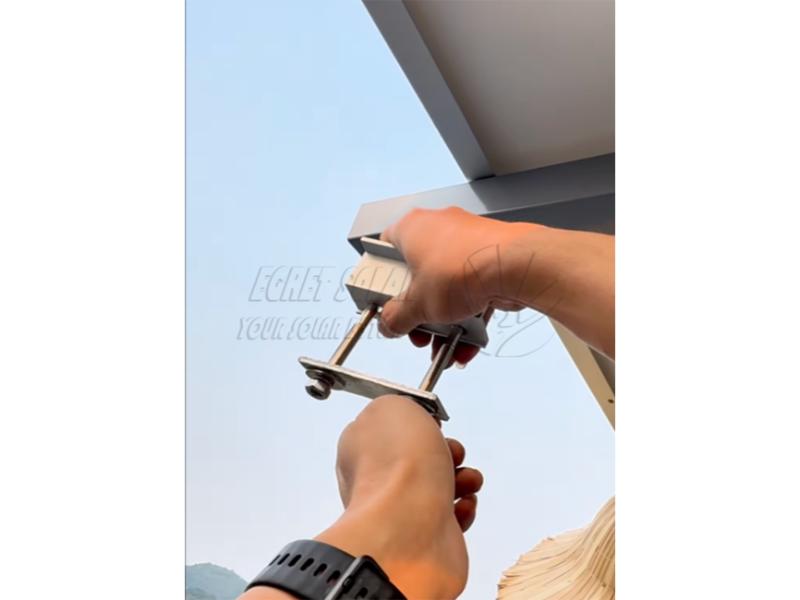

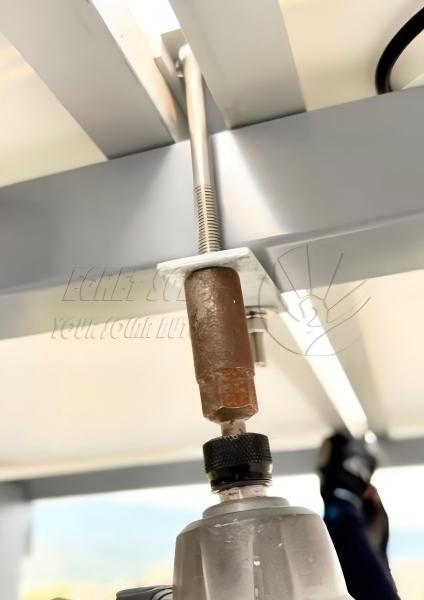

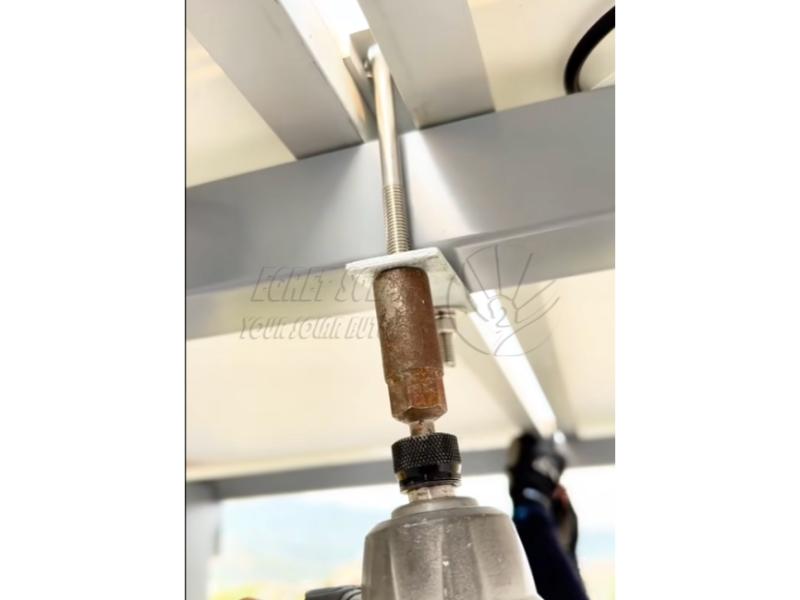

                                                                   Imagen de instalación proporcionada por un cliente de Mauricio

Preguntas frecuentes

P1. ¿En qué vigas de tubo cuadrado se puede fijar el perno en U?

A1. Los pernos en U estándar se adaptan a vigas cuadradas rectangulares de acero galvanizado/ZAM. Si su soporte utiliza vigas de ancho/grosor especial, podemos personalizar la altura del perno en U y el ancho de apertura según sus dibujos.

P2. ¿Se puede utilizar esta abrazadera en zonas con mucha niebla salina cerca del mar?

R2: Sí. La abrazadera media solar U es resistente a los rayos UV y a la lluvia ácida; Los sujetadores galvanizados en caliente pasan una prueba de niebla salina de 500 horas. Para entornos altamente corrosivos, como islas, el perno de zinc, aluminio y magnesio se puede actualizar y tiene una vida útil en exteriores de más de 20 años.

P3: Si el entorno de instalación es hostil, ¿tiene algún sistema de tierra recomendado que pueda adaptarse a esta abrazadera intermedia?

R: Recomendamos utilizar el sistema de tubo cuadrado zam de alta resistencia, adecuado para zonas con mucha nieve y viento en Europa. No se requiere soldadura, la conexión y fijación se realizan directamente con pernos, lo que hace que la instalación sea cómoda.
